ما هو قالب التشكيل البلاستيكي وكيف يعمل؟

قالب التشكيل البلاستيكي هي إحدى تلك الأدوات الصناعية التي تجلس بهدوء خلف العبوات اليومية. معظم الناس لا يفكرون بها أبدًا، ومع ذلك فإن كل زجاجات PET تقريبًا مرت بهذه المرحلة قبل أن تصل إلى الرفوف.

الفكرة بسيطة على السطح. يقوم القالب بتشكيل البلاستيك المنصهر إلى شكل وسيط صغير يسمى التشكيل. وفي وقت لاحق، يصبح هذا التشكيل زجاجة. لكن الطريقة التي يحدث بها هذا ليست إجراءً واحدًا. إنها دورة متكررة يتم التحكم فيها حيث يتفاعل التوقيت والتدفق والتبريد والهيكل في إيقاع ثابت.

بدلاً من إنتاج الحاوية النهائية مباشرة، يقوم النظام بتقسيم العملية إلى مرحلتين. هذا الفصل هو ما يجعل إنتاج الزجاجات الحديث مرنًا وقابلاً للتطوير.

لماذا هناك حاجة إلى التشكيل بدلاً من تشكيل الزجاجات مباشرة؟

للوهلة الأولى، قد يبدو الأمر أكثر مباشرة هو تشكيل الزجاجات في خطوة واحدة. في الواقع، من شأن هذا النهج أن يفرض الكثير من القيود على الإنتاج.

يعمل التشكيل كوحدة أساسية يتم التحكم فيها. وهي تحمل الهيكل الأساسي اللازم للزجاجة، ولكن بدون الشكل النهائي الموسع.

يساعد هذا الأسلوب بعدة طرق:

• أنه يبسط التعامل أثناء النقل والتخزين
• يعمل على تحسين الاتساق قبل التشكيل النهائي
• إنها تسمح ببنية أساسية واحدة لدعم العديد من أنواع الزجاجات
• فهو يقلل من التعقيد في بيئات الإنتاج عالية السرعة

فكر في الأمر على أنه فصل "الخلق" عن "التشكيل النهائي". تتعامل مرحلة التشكيل مع التوحيد. وتتعامل المرحلة اللاحقة مع التخصيص.

هذا الفصل هو السبب وراء استخدام النظام على نطاق واسع في صناعات التعبئة والتغليف حيث يكون الحجم والاتساق مهمين.

ما الذي يحدث بالفعل داخل قالب التشكيل البلاستيكي؟

داخل القالب، كل شيء يحدث في مساحة يمكن التحكم فيها وتكرر نفس الدورة مرارًا وتكرارًا.

تبدأ العملية عندما يدخل البلاستيك المخفف إلى نظام القالب. ولا يبقى في مكان واحد. يتدفق عبر القنوات ويملأ تجاويف محددة تدريجيًا.

يشكل كل تجويف بنية صغيرة تشبه الأنبوب. يتضمن هذا الهيكل بالفعل منطقة الرقبة وشكل الجسم الأساسي، على الرغم من أنه لا يزال مضغوطًا.

بمجرد دخول المادة إلى التجويف، يبدأ التبريد. وهذا ليس تغييرا مفاجئا بل انتقالا تدريجيا. تستقر المادة ببطء مع الحفاظ على شكلها.

بعد دورة قصيرة، يفتح القالب ويتم تحرير القوالب. ثم يتم إعادة ضبط النظام وتكراره.

إنها حلقة مستمرة وليست عملية واحدة.

كيف يؤثر تدفق المواد على التشكيل النهائي؟

يلعب سلوك التدفق داخل القالب دورًا هادئًا ولكنه مهم.

بمجرد دخول البلاستيك إلى النظام، فإنه لا يتصرف مثل مادة ثابتة. يتحرك عبر المسارات التي ترشده إلى موضعه. إذا كان التدفق متوازنا، فإن كل تجويف يمتلئ بالتساوي. إذا كان غير متساو، يمكن أن تظهر اختلافات صغيرة في الهيكل.

قد لا تكون هذه الاختلافات مرئية في البداية، لكنها يمكن أن تؤثر على مراحل التكوين اللاحقة.

لإدارة ذلك، تم تصميم القالب لتوجيه الحركة في اتجاه يمكن التحكم فيه. الهدف ليس فقط سرعة الملء، ولكن أيضًا الاستقرار في جميع التجاويف.

في الإنتاج واسع النطاق، حتى الاختلافات الصغيرة في سلوك التدفق يمكن أن تصبح ملحوظة مع مرور الوقت. ولهذا السبب يتم التعامل مع تناسق التدفق كجزء من التصميم الهيكلي، وليس فقط حركة المواد.

ما هو الدور الذي تلعبه درجة الحرارة خلال دورة العفن؟

تكون درجة الحرارة نشطة دائمًا في خلفية إنتاج التشكيل.

في البداية، يتم الاحتفاظ بالمادة في حالة طرية حتى تتمكن من التحرك بسهولة. بمجرد دخول القالب، يبدأ التبريد على الفور تقريبًا. لكنها ليست موحدة أو مفاجئة.

مناطق مختلفة من القالب تؤثر على سرعة التبريد. تستقر بعض الأجزاء في وقت مبكر، بينما يستغرق البعض الآخر وقتًا أطول قليلاً. يساعد هذا الاختلاف المتحكم فيه التشكيل على الحفاظ على شكله دون تشويه.

إذا حدث التبريد بسرعة كبيرة جدًا، فقد يتراكم الضغط الداخلي. إذا كان بطيئا للغاية، فإن الإنتاج يتباطأ. لذا فإن النظام يعمل ضمن نطاق متوازن وليس في حالة متطرفة.

درجة الحرارة ليست مجرد الإعداد. إنه جزء من عملية التشكيل نفسها.

كيف يوجه هيكل القالب عملية التشكيل؟

قالب التشكيل البلاستيكي ليس كتلة فارغة واحدة. إنه نظام منظم يتكون من مناطق وظيفية متعددة.

تساهم كل منطقة في جزء مختلف من العملية:

• تقوم قنوات الدخول بتوجيه المواد إلى موضعها
• تحدد مساحات التجويف شكل التشكيل
• تعمل أقسام التبريد على تثبيت الهيكل
• مناطق الطرد تطلق المنتج النهائي

تعمل هذه الأجزاء معًا كنظام منسق بدلاً من الأدوات المنفصلة.

تحدد الهندسة الداخلية كيفية تصرف المادة بمجرد دخولها القالب. حتى التعديلات الصغيرة في الهيكل يمكن أن تغير كيفية تشكيل الشكل واستقراره.

ولهذا السبب يرتبط تصميم القالب ارتباطًا وثيقًا بسلوك المنتج.

ماذا يحدث بعد صدور النموذج؟

بمجرد اكتمال الدورة، يتم إخراج القوالب من القالب. في هذه المرحلة، تكون صلبة ولكنها لا تزال مضغوطة.

إنهم ليسوا زجاجات بعد. وبدلا من ذلك، فهي منتجات وسيطة جاهزة لمرحلة التحول التالية.

اعتمادًا على نظام الإنتاج، قد يتم تخزينها أو نقلها مباشرة إلى عملية تشكيل ثانية.

في تلك المرحلة التالية، يتم إعادة تسخين القالب وتوسيعه إلى شكله النهائي. ومع ذلك، فإن مرحلة العفن هي التي تحدد هيكلها الأساسي.

تسمح هذه الطريقة المكونة من خطوتين بالمرونة في حجم الزجاجة وتصميمها دون تغيير نظام الإنتاج الأساسي.

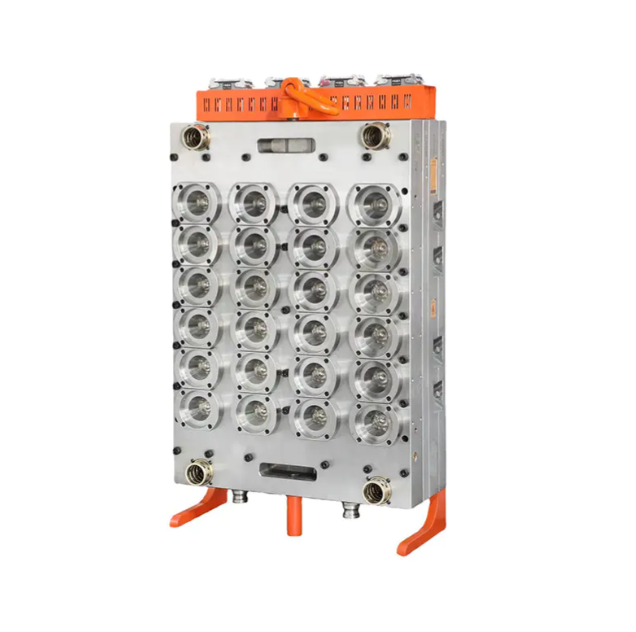

الأجزاء الوظيفية الرئيسية لقالب التشكيل البلاستيكي

لماذا يعتبر الاتساق مهمًا جدًا في إنتاج التشكيل؟

في الإنتاج بكميات كبيرة، لا يعد الاتساق مجرد هدف للجودة. إنها ضرورة.

إذا كانت التشكيلات تختلف كثيرًا في الشكل أو الاستقرار، تصبح المرحلة التالية من الإنتاج غير قابلة للتنبؤ بها. حتى الاختلافات الصغيرة يمكن أن تؤثر على سلوك الزجاجة النهائي.

يسمح الاتساق للعمليات النهائية بالعمل بسلاسة دون تعديل مستمر.

كما أنه يساعد في الحفاظ على الاتساق عبر الدفعات الكبيرة، وهو أمر مهم عندما تحتاج المنتجات إلى التطابق في المظهر والأداء.

ومن الناحية العملية، فإن إنتاج التشكيل المستقر يقلل من عدم اليقين في مراحل الإنتاج اللاحقة.

كيف يتكيف تصميم القالب مع التطبيقات المختلفة؟

يتم تصنيع الزجاجات لاستخدامات مختلفة، لذا فإن احتياجاتها الوظيفية لا تتطابق تمامًا. يتم استخدام بعضها لفترة قصيرة فقط، بينما يحتاج البعض الآخر إلى تحمل التخزين طويل الأجل والتكيف مع التعامل الخاص أثناء الإنتاج والنقل.

ولهذا السبب لا يستطيع مصممو القوالب تطبيق تصميم ثابت على كل منتج من الزجاجات. يتعين عليهم إجراء تغييرات مستهدفة بناءً على سيناريوهات الاستخدام الفعلية للحاويات المختلفة.

يمكن للمصممين تعديل الهيكل العام وتخطيط التجويف الداخلي وأداء التدفق البلاستيكي للقالب وفقًا لما سيتم استخدام الزجاجة النهائية من أجله.

معظم هذه التعديلات ليست إصلاحات كبيرة. في معظم الحالات، يتم إجراء تعديلات صغيرة ودقيقة فقط، والتي تغير بمهارة كيفية تمدد القالب وأشكاله في عملية النفخ اللاحقة.

باستخدام طريقة التصميم المرنة هذه، يمكن للمصنعين إنتاج العديد من الأنواع المختلفة من منتجات الزجاجات على نفس خط الإنتاج، دون إصلاح نظام القالب بالكامل.

لماذا يستخدم هذا النظام على نطاق واسع في صناعات التعبئة والتغليف؟

أصبحت تقنية قوالب التشكيل سائدة في مجال التعبئة والتغليف بشكل رئيسي لأنها تقسم عملية الإنتاج المعقدة إلى عدة خطوات بسيطة ويمكن التحكم فيها.

إنها تتخلى عن طريقة التشكيل التقليدية بخطوة واحدة للزجاجات البلاستيكية، وتقسم عملية التصنيع بأكملها إلى مراحل مستقلة وموحدة.

كل خطوة لها مهمة أساسية واحدة وواضحة: إنشاء شكل التشكيل الأساسي، وتبريد المنتج لإصلاح هيكله، والانتهاء من المعالجة المسبقة لمرحلة نفخ الزجاجة النهائية.

إن وضع الإنتاج المجزأ هذا يجعل العملية برمتها أسهل في التحكم، ويقلل من صعوبة التشغيل في الموقع، ويقلل بشكل كبير من الأخطاء غير المتوقعة في الإنتاج الضخم.

وفي الوقت نفسه، تسمح طريقة المعالجة المستقرة هذه للمصانع بتحقيق إنتاج عالي، مع الحفاظ على جودة كل منتج متسقة وموحدة.

تعمل أنظمة قوالب التشكيل البلاستيكية من خلال دورات متكررة من التدفق والتشكيل والتبريد. يتم تحديد سلوكهم من خلال الهيكل والتوقيت بدلاً من إجراء واحد، مما يخلق قاعدة مستقرة لأنظمة إنتاج الزجاجات الحديثة.
